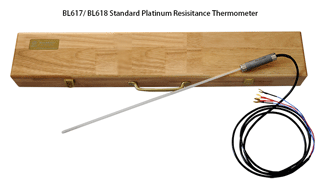

Präzisions Fühler BL617/BL618
Hersteller: BalunTech
Kurz-Info
- Temperaturbereich:-200 °C bis 420 °C
- Metall- oder Quarzglas-Ummantelung
- W(Ga)≥ 1,11807,W(Hg) ≤ 0,844235
- Widerstand bei 0°C (RTPW): 25Ω oder 100Ω、
- Erfüllt alle ITS-90-Anforderungen
ANWENDUNGEN
- Referenzthermometer für sehr genaue Temperaturmessungen
- Vergleichskalibrierung in Rohröfen und Flüssigkeitsbädern
Beschreibung
Das
Standard-Platin-Widerstandsthermometer (SPRT) ist ein Gerät zur
Temperaturmessung durch Änderung des elektrischen Widerstands eines
Drahtes. SPRT ist das vorgeschriebene Interpolationsinstrument zur
Realisierung der Internationalen Temperaturskala von 1990 zwischen den
definierenden Fixpunkten im Bereich von 13,8033 K (dem Tripelpunkt des
Gleichgewichtswasserstoffs, -259,3467℃) auf 961,78°C
(der Gefrierpunkt von Silber). Die Übertragungsfunktion des SPRT ist
der elektrische Widerstand als Funktion der Temperatur. Daher ist eine
genaue Widerstandsmessung, bezogen auf eine feste Widerstandsbasis, ein
wesentlicher Bestandteil der Messkette.
SPEZIFIKATION
|
Teilenummer |
BL617-1 |
BL617-2 |
|
Jährliche Drift@0,01 °C |
≤ 1 mk |
≤ 3 mk |
|
Stabilität |
≤ 4 mk |
≤ 8 mk |
|
Selbsterhitzung |
≤2.5mk |
≤3mk |
|
Temperaturbereich |
-200 °C bis 420 °C |
|
Rtpw |
25,5 Ω ± 0,5 Ω |
|
WiderstandVerhältnis |
W(Ga)≥ 1,11807,W(Hg) ≤ 0,844235 |
|
Messstrom |
1 mA |
|
Platindurchmesser |
0,05mm |
|
Sensorlänge |
60 mm |
|
Sensormaterial |
Quarz |
|
Kopfdurchmesser |
φ21mm |
|
Kopflänge |
103mm |
|
Manteldurchmesser |
φ7 ±0,5 mm |
|
Mantellänge |
470±10 mm |
|
Scheidenmaterial |
Quarz |
|
Isolationswiderstand |
>1000 MΩ bei RaumtemperaturTure |
|
Charakterisierungen |
ITS-90, IEC-751 (DIN 385) |
|
Kabel |
2 m PTFE-isoliertes Kupferdrahtkabel |
|
Anschlussleitungen |
Vier vergoldete Kupferspaten |
|
Gas in der Hülle |
Inertgas |
Unser Preis auf Anfrage
