Hersteller: PICOTEST
U6200A
6 GHz Frequenz-Zähler, oder optional 20 GHz
Optionen:
U6200-01...... Hochstabile Zeitbasis ±5x10E-9......
M3500-04..... GPIB-Interface Karte.........
U6200-02..... 250 MHz - 20 GHz für dritten Eingang.....
Besondere Merkmale
- Messbereich bis 6 GHz optional bis 20 GHz
- Eingänge 1 & 2 ein Messbereich von 1 mHz-400 MHz
- Dritter Eingang von 375 MHz- 6 GHz oder bis 20GHz
- 12-digit Auflösung 1 Sek. Gate-Time
- Time Domain Funktion
- Temperaturstabilität der Zeit-Basis < 1ppm
- Anzeige der Messwerte und alle Parameter auf dem Display
- Leichte Bedienbarkeit durch beleuchtete Tasten
- USB-, Ethernet -Anschluss, GPIB optional
- Webserver Support
- Kostenlose Software
Produktvideo
| 12-stellige Anzeige bei 6 GHz Frequenzmessung |

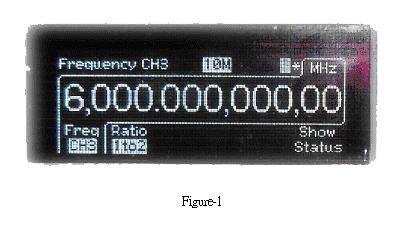

| Die Picotest U6200A universeller Zähler, deren Produktionsverfahren ISO 9004 entspricht, hat eine Frequenzauflösung von 12- stellen pro sekunde (Abbildung-1), 40 ps Zeitintervall-Auflösung und einen kompletten Satz von Test-und Analyse-Funktionen. Die Standardausführung -U6200A hat 3 Eingänge einen Bereich von 375 mHz bis 6 GHz und die Standard-Eingänge (ch 1 & 2) haben einen Bereich von 1 mHz bis 400 MHz. |
|
|
| |
| Große Eigenschaften universell Einsetzbar |
|
Der Picotest U6200A bietet viele Funktionen wie Frequency & Ratio (11digits/sec.) Zeitintervalle , Periode (2,5 ns bis 1000), Duty cycle, pulse width, rise / fall time , Peak Volt (100 Hz ~ 300 mHz), Phase , Summieren, Temperaturstabilität (<1 ppm), aging rate (<2 ppm pro jahr), Zeitbasis Referenz-kanal (Abbildung-2) und komplette front-end isolation. darüber hinaus bietet es 20 Speicherplätze (Abbildung-3) für die Speicherung von häufig verwendeten operationen. |
|
|
| |
| Ausführliche mathematische Funktionen & easy operation panel |
|

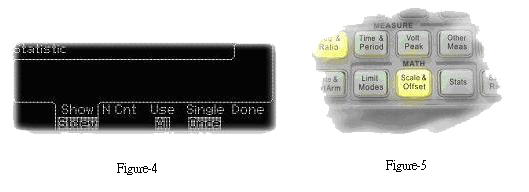

Der Picotest U6200A bietet eine integrierte Statistik und mathematische Funktionen. Benutzer können Messungen unterdrücken, gleichzeitig messen und berichten, wie min / max, delta und die Standardabweichung (abbildung-4). Scale & Offset kann leicht zu Kompensationszwecken verwendet werden. Darüber hinaus, um diese Messungen zu erhalten, kann der Anwender bequem über die Zifferntasten gehen, um die Einstellungen zu definieren. Der U6200 bietet dem Anwender mit visuellen Hinweisen auf ausgewählte Funktionen (Abbildung-5). |
|
|
| |
| Schnelle Messungen & spezielle Anwendungen |
Die U6200A unterstützen Echtzeit-Digital Signal Processing-Technologie, die eingesetzt wird, um Daten zu analysieren und gleichzeitig neue Messungen zu beschleunigen. Die "Limit Mode"-Funktion ist wert zu erwähnen, die Benutzer können Zielvorgaben entsprechend ihren spezifischen Messungen einstellen und via go-on-oder stop fortsetzen und den USB-Ausgang einstellen (Abbildung-6)
Wenn ein Grenzwert überschritten wird, kann die Messung beendet oder fortgesetzt werden, und ein Ausgangssignal externe Geräte auslösen.
|
|
|
| |
| Kostenlose Software & SCPI-Befehle |
|

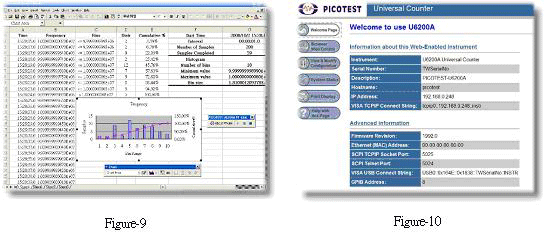

Benutzer können Daten protokollieren (Abb. 9) per PC-Software (Microsoft Excel ®) über eine USB-oder eine optionale GPIB-Schnittstelle. Darüber hinaus hat der U6200A Frequenz-Zähler auch Webserver-Funktion, so dass Anwender über eine LAN-Schnittstelle (Abb. 10) kontrollieren, indem sie eine Ethernet-Adresse (Standard: 192.168.0.247) auf den Web-Browser eingeben. Auch können SCPI-Befehle wie beim Agilent 53132A benutzt und für Benutzer-Anwendungen die Syntax Zeichenfolge verwendet werden. Weitere Befehle entnehmen sie bitte dem U6200 Benutzerhandbuch in Kapitel 7.
|
 |
| |
unser Preis: auf Anfrage !
